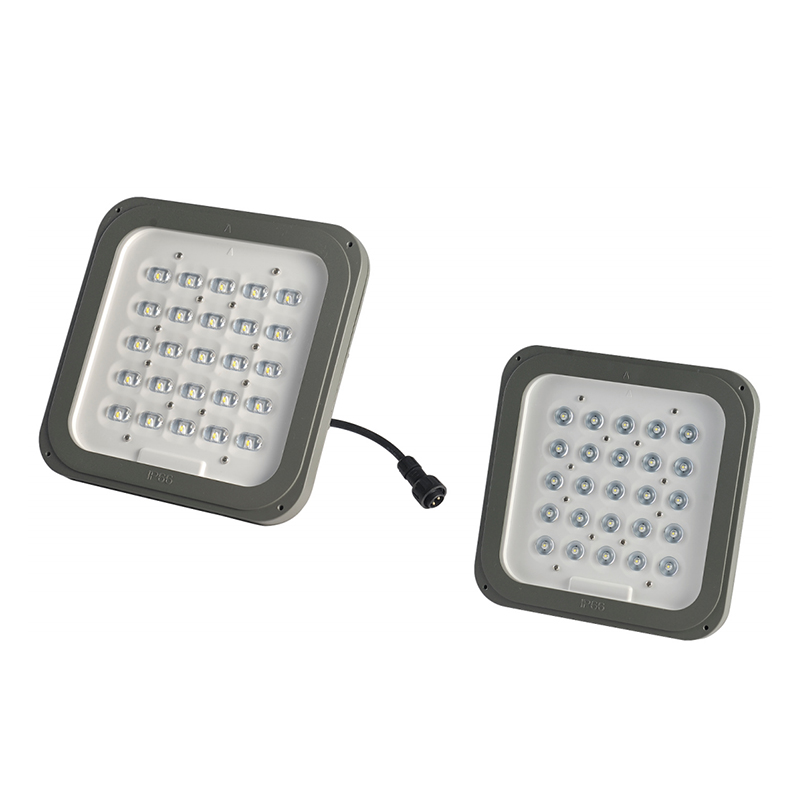

Un Module LED est un ensemble électroluminescent autonome comprenant une ou plusieurs puces LED montées sur une carte de circuit imprimé (PCB), combinées à des connexions électriques, des matériaux de gestion thermique et, dans de nombreuses conceptions, une lentille optique ou un diffuseur. Il fonctionne comme le composant électroluminescent principal d'un luminaire fini - le moteur remplaçable et évolutif qui détermine le rendement lumineux, l'efficacité, la qualité des couleurs et la durée de vie du luminaire.

Les modules LED sont largement utilisés dans les applications d'assemblage, de maintenance et de remplacement dans les éclairages de cour, les lampadaires, les appliques murales, les caissons lumineux publicitaires et l'éclairage décoratif. Leurs formats standardisés et leurs conceptions de connexion plug-and-play permettent aux fabricants d'éclairage de construire efficacement des luminaires complets autour d'une plate-forme de source lumineuse éprouvée — et permettent aux utilisateurs finaux de remplacer un module dégradé ou défaillant sans mettre au rebut l'ensemble du boîtier du luminaire , réduisant considérablement les coûts de maintenance et les déchets de matériaux tout au long de la durée de vie de l'installation.

Comment fonctionne un module LED : de la puce à la puissance lumineuse

Comprendre le fonctionnement interne d'un module LED explique pourquoi la qualité des composants et la gestion thermique sont les deux facteurs les plus critiques régissant les performances à long terme.

La puce LED : électroluminescence et efficacité

Chaque puce LED du module contient une jonction semi-conductrice qui émet des photons lorsqu'un courant électrique polarisé vers l'avant la traverse – un processus appelé électroluminescence. Contrairement aux sources incandescentes qui génèrent de la lumière comme sous-produit de l'énergie thermique, les puces LED convertissent l'énergie électrique directement en lumière, atteignant ainsi une efficacité lumineuse de 130–200 lm/W au niveau des puces dans des produits de haute qualité. La longueur d’onde de la lumière émise – et donc l’appsontnce de la couleur – est déterminée par la composition du matériau semi-conducteur. La lumière blanche est produite en combinant une puce LED bleue avec une couche de conversion de phosphore qui convertit une partie de l'émission bleue pour produire le spectre visible complet.

Le substrat PCB et le chemin thermique

Les puces LED sont soudées à une carte de circuit imprimé à noyau métallique (MCPCB) ou à un PCB FR4 standard avec des traces de cuivre. Le MCPCB — utilisant généralement une base en aluminium — fournit un chemin thermique à faible résistance depuis la jonction LED jusqu'à la surface de montage du module, puis jusqu'au dissipateur thermique du luminaire. Maintenir la température de jonction des LED en dessous 85°C est le facteur le plus important pour atteindre une durée de vie nominale complète ; Chaque augmentation de 10°C de la température de jonction au-dessus de ce seuil réduit environ de moitié la durée de vie utile de la LED. Les conceptions de modules de haute qualité minimisent la résistance thermique à chaque interface (puce à carte, carte à boîtier) pour maintenir les températures de jonction dans des limites sûres, même à la puissance nominale maximale.

Formats d'assemblage CMS et plug-in

Module LEDs sont fabriqués dans deux formats d’assemblage principaux adaptés à différents contextes de fabrication et de maintenance. Modules CMS (dispositif à montage en surface) sont soudés directement sur le PCB lors de l'assemblage en usine - un processus adapté à la production automatisée à grand volume avec une qualité de soudure constante et des configurations de cartes compactes. Modules enfichables utilisez des interfaces de connecteur qui permettent d'insérer et de retirer le module sans outils de soudure - idéal pour les applications de remplacement et de maintenance sur site où le corps du luminaire reste monté et le module seul est échangé. De nombreux produits d'éclairage extérieur combinent les deux formats : des puces LED SMD dans le corps du module et une interface de connecteur enfichable entre le module et le pilote du luminaire.

Paramètres de performance clés : signification des spécifications

Les fiches techniques des modules LED contiennent une gamme de paramètres techniques qui prédisent directement les performances réelles. Comprendre ce que représente chaque paramètre – et quelles valeurs sont acceptables pour différentes applications – est essentiel pour prendre des décisions d’approvisionnement éclairées.

Principaux avantages des modules LED de haute qualité

Les avantages en termes de performances d'un produit bien spécifié Module LEDs s'étendent à l'ensemble de la chaîne de valeur, depuis l'efficacité de la production du fabricant de luminaires jusqu'aux factures d'énergie et au calendrier de maintenance de l'utilisateur final.

Haute efficacité lumineuse et économie d'énergie

Les modules LED, dans l'état actuel de la technologie, atteignent régulièrement des efficacités au niveau du module de 150–180 lm/W , ce qui se traduit par une efficacité au niveau du luminaire de 120 à 160 lm/W après pertes optiques et de pilote. Cela représente un Réduction de 70 à 80 % de la consommation d'énergie par rapport aux modules au sodium ou aux halogénures métalliques à haute pression qu'ils remplacent dans l'éclairage public et urbain - une économie qui, au cours de la durée de vie de 50 000 heures du module, se transforme en un avantage économique et environnemental décisif.

Faible dépréciation du lumen pour une sortie constante à long terme

La dépréciation du lumen – la réduction progressive du flux lumineux à mesure que le module vieillit – est un différenciateur de qualité essentiel entre les modules LED. Les modules de haute qualité utilisant des puces LED de qualité supérieure présentent des taux de dépréciation du lumen inférieurs à 3% par 10 000 heures de fonctionnement , en maintenant la production au-dessus de 80 % des valeurs initiales à 50 000 heures (L80 ≥ 50 000 h). Les modules de qualité inférieure utilisant des puces non conformes peuvent se dégrader jusqu'à 70 % de leur production en 20 000 à 30 000 heures, ce qui nécessite un remplacement plus précoce et réduit l'argumentaire économique de l'investissement LED.

Cohérence élevée des couleurs entre les lots de production

Dans des applications telles que l'éclairage public, l'éclairage de façades et les caissons lumineux publicitaires où un grand nombre de modules sont installés à proximité, la cohérence des couleurs entre les unités est visuellement critique. Qualité Module LEDs are regroupés à ≤ 3 SDCM (écart type de correspondance des couleurs) — une tolérance si étroite que la différence de couleur entre les modules adjacents est imperceptible à l'œil humain. Les modules en dehors de cette tolérance produisent des variations visibles de chaud/froid sur un ensemble de luminaires qui sont immédiatement perceptibles par les occupants du bâtiment, les résidents et les passants.

Polyvalence selon les spécifications de tension et de taille

Les modules LED sont fabriqués dans une large gamme de spécifications de tension d'entrée, couvrant généralement 12 V CC, 24 V CC et secteur direct CA (100-277 V) — et dans des tailles physiques allant des modules carrés compacts de 30 mm pour les bornes d'éclairage et les balises jusqu'aux réseaux linéaires de 300 mm pour l'éclairage public et de zone. Cette étendue de spécifications permet d'adapter une famille de produits à module unique à toute une gamme de formats de luminaires, réduisant ainsi le nombre de références de composants uniques que les fabricants d'éclairage doivent gérer tout en conservant une flexibilité de conception dans l'ensemble de leur portefeuille de produits.

Installation et remplacement pratiques

Les conceptions de modules LED enfichables permettent de procéder à l'assemblage du luminaire en usine sans équipement de soudure spécialisé : les techniciens connectent le module au faisceau de commande via un connecteur à clé en quelques secondes. Dans les contextes de maintenance sur le terrain, la même conception de plug-in permet à un module défaillant ou dégradé d'être remplacé par un technicien de maintenance en moins de temps. 5 minutes par luminaire sans outils électriques, ce qui réduit à la fois le temps de main-d'œuvre et les coûts de gestion du trafic pour les luminaires montés sur route par rapport au remplacement complet du luminaire requis par les produits non modulaires.

Applications de modules LED dans toutes les catégories de produits d'éclairage

La polyvalence du format du module LED en fait la plate-forme de source lumineuse privilégiée pour une gamme exceptionnellement large de types de luminaires. Les applications suivantes représentent les cas d'utilisation les plus importants dans l'éclairage extérieur et commercial.

Éclairage public et routier

Éclairage public Module LEDs doit combiner une sortie de flux élevé - généralement 5 000 à 20 000 ml par module — avec des distributions optiques asymétriques de type II ou de type III qui dirigent la lumière à travers la chaussée tout en contrôlant les pertes de lumière vers le haut. Les modules destinés aux applications routières sont spécifiés avec un CRI ≥ 70 au minimum, un CRI ≥ 80 étant de plus en plus obligatoire pour les zones prioritaires pour les piétons où une reconnaissance précise des visages et des dangers est une exigence de sécurité. Une protection contre les surtensions ≥ 10 kV intégrée au module ou à son driver est essentielle compte tenu de l'exposition à la foudre des installations montées sur poteaux surélevés.

Éclairage de cour et de jardin

Les modules d'éclairage de cour fonctionnent à des puissances inférieures - généralement 5 à 30 W — mais avec des exigences élevées en matière de qualité de couleur. Un IRC ≥ 80, un regroupement SDCM serré et des températures de couleur chaudes de 2 700 à 3 000 K sont la spécification standard pour les luminaires résidentiels de jardin et de cour où le rendu précis du feuillage des plantes, de la pierre naturelle et du bois crée la qualité atmosphérique qui différencie l'éclairage paysager haut de gamme de l'éclairage de zone fonctionnelle. Les formats de poteau et de borne nécessitent des géométries de modules compactes, circulaires ou carrées qui s'intègrent dans l'ensemble diffuseur opale du luminaire sans points chauds LED visibles.

Éclairage mural et éclairage de façade

Les luminaires muraux destinés aux façades de bâtiments, à l'éclairage des entrées et aux effets rasants architecturaux utilisent des modules LED avec des angles de faisceau asymétriques soigneusement conçus - généralement Distributions elliptiques 10°×60° ou 15°×90° - qui projettent la lumière le long de la surface du mur plutôt que vers l'extérieur dans l'espace. Un IRC élevé (≥ 80) est important dans ces applications pour révéler avec précision la texture et la couleur des matériaux de façade. La compatibilité de gradation DALI-2 permet de faire varier l'intensité de l'éclairage de la façade dans le cadre de la gestion de l'identité visuelle nocturne d'un bâtiment, et la gradation programmée après minuit réduit la consommation d'énergie et la pollution lumineuse.

Caissons lumineux publicitaires

Les caissons lumineux de publicité et de signalisation au détail nécessitent des modules LED avec consistance de couleur exceptionnellement serrée (≤ 3 SDCM) et un rendement lumineux élevé et stable sur une grande zone éclairée. L'uniformité des couleurs sur toute la face d'un panneau rétroéclairé est la principale mesure de qualité visuelle pour cette application : les bandes de couleurs visibles ou les dégradés de luminosité provenant de modules incohérents détruisent l'apparence professionnelle de la publicité. Les modules pour les applications de caissons lumineux sont généralement spécifiés dans des formats de bande ou de matrice 12 V ou 24 V CC qui permettent un carrelage facile sur toute la zone rétroéclairée, avec des sorties calculées pour atteindre la luminance de la face cible (généralement 1 000 à 3 000 cd/m² pour les affichages publicitaires extérieurs).

Options de personnalisation : adapter les modules LED à des exigences spécifiques

L'un des avantages commerciaux les plus significatifs du Module LED Le format est la possibilité de personnalisation qu'il offre aux fabricants de luminaires et aux participants au programme OEM/ODM. Contrairement aux sources lumineuses scellées et non configurables, les modules LED peuvent être spécifiés avec une large gamme de paramètres réglables qui permettent d'optimiser la source lumineuse pour chaque conception de luminaire et chaque exigence d'application spécifique.

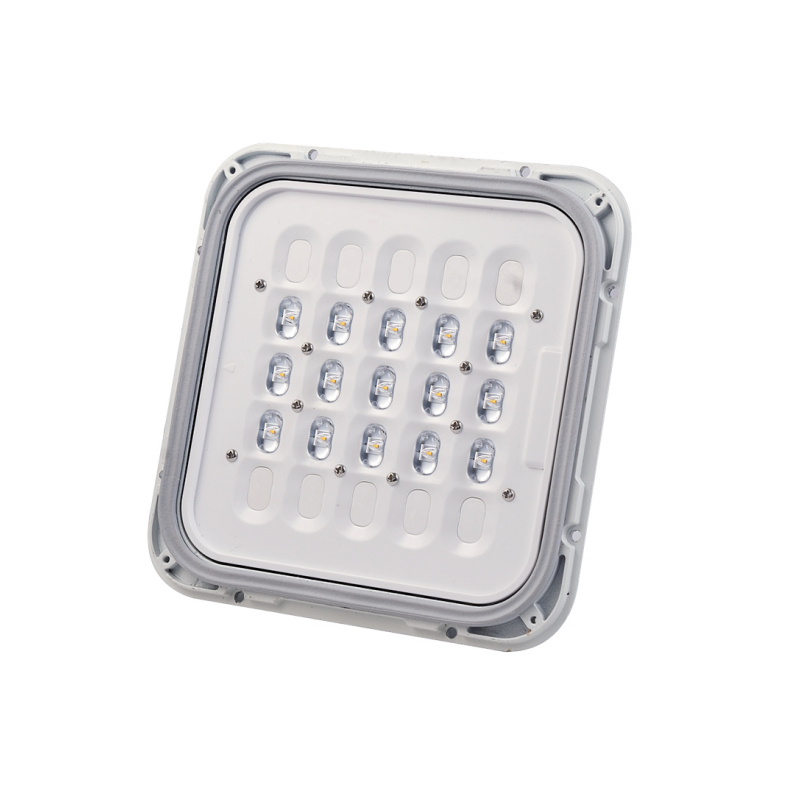

Personnalisation de l'angle de faisceau

Les lentilles optiques secondaires — encliquetables ou collées sur le réseau de LED — sont disponibles dans une gamme allant de Spot de 10° à 120° de large , avec des distributions elliptiques, carrées, linéaires et en ailes de chauve-souris disponibles pour des exigences photométriques spécifiques. Un outillage de lentilles personnalisé pour des profils de distribution uniques est réalisable pour des volumes de 5 000 unités ou plus. Pour les fabricants de luminaires développant des produits pour des classes de routes ou des applications architecturales spécifiques, une distribution personnalisée de l'angle de faisceau peut faire la différence entre la conformité et la non-conformité à la norme d'éclairement applicable, ce qui en fait l'une des options de personnalisation les plus rentables disponibles.

Température de couleur et personnalisation du CRI

Des températures de couleur de module standard de 2 700 K, 3 000 K, 4 000 K, 5 000 K et 6 500 K sont disponibles pour la plupart des familles de produits. Valeurs CCT personnalisées, telles que 2 400 K pour les applications hôtelières ultra-chaudes ou 5 700 K pour l'éclairage d'inspection industriel — peut être spécifié via la sélection de phosphore au niveau de la puce pour les commandes en volume. De même, des variantes à IRC élevé (CRI ≥ 90, R9 > 50) utilisant des formulations de phosphore à spectre étendu sont disponibles pour les applications dans les commerces de détail, les musées et les établissements médicaux où la fidélité des couleurs est primordiale.

Personnalisation de la puissance et de la tension

La puissance du module peut être ajustée dans la limite de la capacité thermique du substrat PCB en configurant le nombre de puces LED dans les chaînes série/parallèle et le point de consigne du courant de fonctionnement. Cela permet de proposer un seul format de module physique à plusieurs niveaux de puissance - par exemple, variantes 20 W, 30 W et 40 W — à partir du même outillage, offrant aux fabricants de luminaires une plate-forme de sources lumineuses évolutive pour l'ensemble de leur gamme de produits sans le coût de conceptions de modules multiples.

Dissipation thermique : pourquoi la gestion thermique détermine la durée de vie des modules

Parmi tous les facteurs qui déterminent la durée de vie des modules LED, la gestion thermique est le plus déterminant. La relation entre la température de jonction et la durée de vie n'est pas linéaire mais exponentielle : de petites augmentations de la température de fonctionnement entraînent des réductions disproportionnées de la durée de vie utile. Un module fonctionnant avec une température de jonction de 75°C durera nettement plus longtemps qu'un module équivalent fonctionnant à 95°C, même si tous les autres facteurs sont identiques.

La chaîne de résistance thermique

La chaleur générée au niveau de la jonction LED doit traverser une série d'interfaces thermiques avant d'atteindre l'air ambiant : jonction → joint de soudure → couche de cuivre du PCB → couche diélectrique du PCB → base en aluminium → matériau d'interface thermique → dissipateur thermique du luminaire → air ambiant. Chaque interface possède une valeur de résistance thermique mesurée en °C/W. La somme de ces résistances détermine la température de jonction pour une puissance absorbée donnée. Les conceptions de modules de qualité minimisent la résistance à chaque interface grâce à substrats MCPCB à haute conductivité (conductivité thermique ≥ 2 W/m·K) , une géométrie de coulée de cuivre optimisée et des profils de joints de soudure contrôlés qui minimisent les vides à l'interface puce-carte.

Compatibilité de conception du dissipateur thermique du luminaire

Un LED module cannot achieve its rated lifespan unless it is mounted in a luminaire with a heat sink adequately sized for the module's power dissipation. A commonly used design guideline is that the heat sink should be capable of maintaining the module mounting surface temperature below 60°C à la puissance nominale maximale dans une température ambiante de 25°C . Les modules fournis pour la fabrication de luminaires OEM doivent inclure des données de résistance thermique (jonction R_th au boîtier) pour permettre aux concepteurs de luminaires de vérifier que la conception de leur dissipateur thermique est adéquate avant la production.

Sélectionner le bon module LED : une liste de contrôle d'approvisionnement

Avec des centaines de Module LED produits disponibles à des niveaux de prix et de qualité très variables, un cadre d'évaluation structuré évite les conséquences coûteuses de la spécification de composants de qualité inférieure qui tombent en panne prématurément ou fonctionnent en deçà des attentes sur le terrain.

• Demander les données de test LM-80 : LM-80 est la méthode de test standard de l'industrie pour le maintien de la lumière des LED au fil du temps. Un véritable rapport LM-80 provenant d'un laboratoire de test accrédité est la seule base fiable pour les réclamations sur la durée de vie du L70 : rejetez tout fournisseur incapable de fournir cette documentation.
• Vérifiez l'origine et le regroupement des puces : Demandez au fabricant de la puce LED le code bac et la tolérance de regroupement (SDCM). Les modules utilisant des puces regroupées à ≤ 3 SDCM offriront une apparence de couleur cohérente sur toutes les unités d'un lot de production.
• Vérifiez les spécifications du substrat PCB : Confirmez que le module utilise un MCPCB en aluminium avec une conductivité thermique déclarée de ≥ 2 W/m·K — et non un PCB FR4 standard, qui a une conductivité thermique 10 à 20 fois inférieure et entraînera des températures de jonction considérablement élevées à toute puissance significative.
• Confirmer la compatibilité de tension et de courant : Faites correspondre précisément les spécifications de tension directe et de courant du module à la sortie du pilote. Des points de fonctionnement incompatibles, même dans la plage nominale du module, compromettent à la fois l'efficacité et la durée de vie.
• Évaluez la prise en charge de la personnalisation : Si l'application nécessite des angles de faisceau, des valeurs CCT ou des dimensions physiques non standard, confirmez que le fournisseur dispose d'une véritable capacité interne de conception optique et de disposition des circuits imprimés plutôt que de simplement reconditionner des produits standard avec des étiquettes modifiées.
• Demander des données de cohérence des lots de production : Demandez les données SDCM et de flux lumineux de plusieurs lots de production pour vérifier que le processus de fabrication du fournisseur fournit des résultats cohérents d'un lot à l'autre, et pas seulement sur l'échantillon soumis pour évaluation.

Questions fréquemment posées sur les modules LED

Quelle est la différence entre un module LED et un driver LED ?

Le module LED est le composant émetteur de lumière : il contient les puces LED, les PCB et les éléments optiques qui produisent de la lumière. Le driver LED est l'unité d'alimentation qui convertit la tension alternative du secteur en sortie DC à courant constant régulée requise par le module. Dans les luminaires intégrés, les deux composants sont logés dans le même luminaire ; dans les conceptions modulaires, ce sont des unités distinctes qui peuvent être remplacées indépendamment. Les pannes de driver et la dégradation des modules LED sont les deux causes les plus courantes de fin de vie des luminaires. , et leur séparation permet de remplacer le composant défectueux pour une fraction du coût de remplacement du luminaire complet.

Un module LED peut-il être utilisé directement sur la tension secteur sans driver ?

Les modules LED standard nécessitent un pilote à courant constant et ne peuvent pas être connectés directement au secteur CA : la tension non régulée détruirait immédiatement les puces LED. Cependant, des modules LED à entrée CA intégrant un circuit pilote miniature intégré dans le corps du module sont disponibles et peuvent être connectés directement au secteur 100-277 V CA. Ces modules à pilote intégré offrent une architecture système plus simple au prix d'une efficacité globale légèrement réduite et de l'incapacité de remplacer le pilote et le module indépendamment — un compromis qui les rend plus adaptés aux applications moins critiques qu'aux infrastructures extérieures à forte utilisation.

Comment savoir si un module LED est compatible avec mon luminaire existant ?

La compatibilité entre un module de remplacement et un luminaire existant dépend de quatre facteurs : les dimensions physiques (le module doit s'adapter à la chambre optique), la compatibilité électrique (la tension et le courant directs du module doivent correspondre à la sortie du pilote), l'interface thermique (la surface de montage du module doit s'adapter correctement au dissipateur thermique existant) et l'interface optique (la distribution lumineuse du module doit être compatible avec la géométrie du réflecteur ou du diffuseur existant). Lors du remplacement de modules dans un luminaire existant, l'approche la plus sûre consiste à se procurer un remplacement à l'identique par le fabricant d'origine du luminaire ou un module qui a été spécifiquement validé comme remplacement compatible pour ce modèle de luminaire.

Qu’est-ce qui cause le changement de couleur dans les modules LED au fil du temps ?

Le changement de couleur (un changement dans l'apparence de la couleur perçue de la lumière émise à mesure que le module vieillit) est principalement causé par la dégradation de la couche de conversion du phosphore appliquée sur la puce LED bleue. Les températures de fonctionnement élevées accélèrent la dégradation du phosphore, produisant un changement progressif vers une apparence plus bleue ou plus jaune en fonction du mécanisme de dégradation spécifique. Maintien de la température de jonction en dessous de 85°C Grâce à une gestion thermique adéquate, c'est la stratégie la plus efficace pour minimiser les changements de couleur pendant la durée de vie du module. Les causes secondaires incluent le jaunissement des lentilles dû à l'exposition aux UV et à la dégradation des joints de soudure, qui sont tous deux gérés par la sélection des matériaux dans la conception de modules de qualité.
